Tungsten karbür frezeler kullanarak kenarlarda çalışma
Kenarlarda çalışmak neden çok önemlidir?
Kenarlarda çalışmak iş parçasındaki tüm çıkıntıları giderir, böylece yaralanma riskini azaltır.
Çeşitli endüstrilerde kenarlarda çalışma yapmanın da çok büyük bir önemi vardır. Belirli kenarlar bileşenlerin doğru kaynaklanması için bir gerekliliktir (V şekilli kaynaklar). Ayrıca bileşenlerin dayanıklılığı üzerinde kritik bir etkisi vardır.
Demir ve çelik, su mevcutken (örn. atmosferde, suda ve toprakta) oksitlendiğinde bu, korozyona ve pas oluşumuna neden olur. Söz konusu çeliği kullanmak ve işlemek olduğunda korozyon (pas) büyük bir sorun teşkil eder. Pas sadece kötü görünmez, aynı zamanda malzemeyi zayıflatır.
İş parçalarını korozyona (pasa) karşı korumak için boya, toz kaplamalar ya da metalik kaplamalar gibi kaplama sistemleri sıklıkla kullanılır. Kaplanacak yüzeyin kalitesi korozyon koruması önlemlerinin kalitesi üzerinde önemli bir etkiye sahiptir.

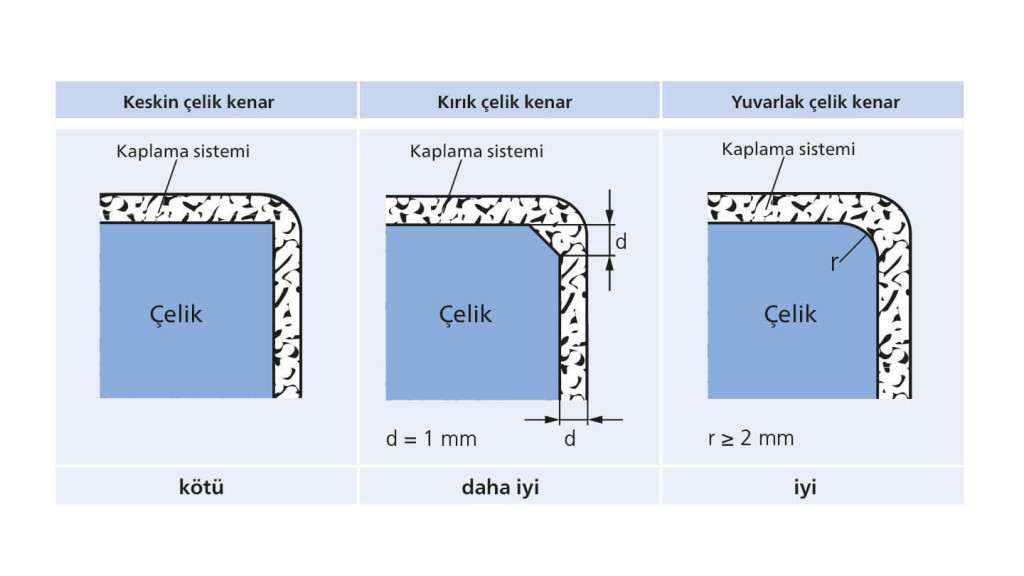

Sivri kenarlarda kaplamalar düz yüzeydekilerden daha ince bir katmana sahiptir. Koruyucu katmanlar daha sık dökülür ve daha kolay hasar alır.
Buna karşılık yuvarlatılmış kenarlar, kaplamanın yeterli kalınlıkta eşit şekilde uygulanmasını sağlar. Bu sebeple bir bileşendeki tüm sivri kenarlarda çapak alma uygulanmalı, köreltilmeli ve ideal olarak ≥ 2mm'lik bir radyüse yuvarlatılmalıdır.
PFERD, kaplama prosesleri için kusursuz hazırlığın bir parçası olarak kenarların tanımlı yuvarlatılması için EDGE kesimli tungsten karbür frezeleri önerir.
Güvenlik veya korozyon koruması önlemi olarak kenarlarda çalışmaya ek olarak yuvarlatılmış kenarlar ayrıca estetik açıdan da önemli bir rol oynar.
Kenarlarda ne tür çalışmalar yapılır?
Söz konusu kenarlarda çalışma olduğunda iki tip uygulama vardır:
- Kenarlarda tanımlı çalışma
- Kenarlarda esnek çalışma
PFERD hem esnek hem de kenarlarda tanımlı çalışma için kesimler ve versiyonlar sunmaktadır.
Kenarlarda tanımlı çalışma için hangi freze formları uygundur?
Aşağıdaki freze formları kenarlarda tanımlı çalışma için uygundur:
Konik havşa şekli EDGE
EDGE tanımlı konik havşa frezeleri hassas tanımlanmış pahlar oluşturur. Versiyona bağlı olarak 30° ya da 45°'lik pah açısı oluşturabilirsiniz.
45°'lik pah açılı frezeler EDGE Kesim Sistemi'yle birlikte kullanılabilir. Oluşturulan pahın genişliği 1,2 mm'dir (+/- 0,2 mm).
İçbükey radyüs frezeler V EDGE
EDGE tanımlı içbükey radyüs frezeler hassas radyüs oluşturur. 3mm dış radyüsü oluşturmak ve işlemek için uygundurlar ve EDGE Kesim Sistemi'yle birlikte kullanılabilirler. Frezeler yeniden bilenemez.
Kenarlarda tanımlı çalışma için hangi kesim uygundur?
EDGE kesimli tungsten karbür frezeler kenarlarda tanımlı çalışmalar için özellikle geliştirilmiştir. Özel tasarımları frezeye iş parçasına zarar vermeden kenarlar boyunca doğrudan ilerleyebilme imkanı tanır.
Bu sebeple kesin kenar şekilleri ister 30° veya 45°'lik tanımlı pahlarla ya da 3,0 mm'lik tanımlı radyüsle tek bir adımda oluşturulabilir. Bunların dışında, kenarların yuvarlanması ISO 12944-3, ISO 8501-3, SOLAS XII/6.3 standartlarına göre anti korozyon koruması kapsamında alınması gereken bir tedbirdir(Ref T4/3.01 MSC. 1/dev. 1198).
Kenarlarda esnek çalışma için hangi freze formları uygundur?
Aşağıdaki freze formları kenarlarda esnek çalışma için uygundur:
Konik havşa şekli
DIN 8033'le uyumlu kesimli DIN 8032'yle uyumlu konik havşa frezeleri esnek havşa açma ve pah kırma için uygundur. PFERD, KSJ (60°) ve KSK (90°) versiyonlarındaki frezeleri önerir.
Çift uçlu versiyonda frezeler kesilerek çift taraflı kullanılabilir.
İçbükey radyüs frezeler
İçbükey radyüs frezeler içbükey uç şekilleriyle öne çıkarlar. DIN 8033'e göre kesilirler ve dış radyüs ve yuvarlatılmış kenarların üretimi ve işlenmesi için tasarlanırlar. Frezeler yeniden bilenemez.
Radyüs frezeler
İçbükey şekilli ve özel kesimli radyüs frezeler dış radyüsün üretimi ve işlenmesinde kullanılır. İki versiyonda mevcuttur: üçlü içbükey konturlu silindirik; veya içbükey şekilli sapa doğru konik. Frezeler yeniden bilenemez.
Ters konik
Ters konikler, DIN 8033 ile uyumlu kesimli DIN 8032 uyarınca sapa doğru konik şekilli frezelerdir. Ulaşılması zor, ters taraftaki kenarlarda çalışmak için kullanılırlar.
PFERD, WKN ve WKNS versiyonlarındaki ters konikleri sunmaktadır. WKN son kesimli olmayan versiyondur, WKNS ise son kesimli versiyondur.
Kenarlarda esnek çalışma için hangi kesim uygundur?
PFERD kenarlarda esnek çalışma için 3, 3 PLUS, 5 kesimlerinin yanı sıra özel kesimli (SP) frezelerin olduğu tungsten karbür frezeleri tavsiye eder. Özel şekilleri sayesinde bu frezeler çok hassas pah kırma ve radyüs oluşturur.
Frezeler isteğe göre yönlendirilebilir ve ayrıca ulaşması zor bölgelerde esnek şekilde kullanılabilirler.
EDGE Kesim Sistemi
EDGE Kesim Sistemi, EDGE kesimine sahip frezeler ile özel bir kılavuz başlığından oluşmaktadır.
Sistem hafif çapak alma sırasında ideal yönlendirme sağlama amacıyla piyasada mevcut bulunan herhangi bir makinede kullanılabilir.
EDGE Kesim Sistemli frezeler gerektiğinde tekrar sipariş edilebilir ve değiştirilebilir.
